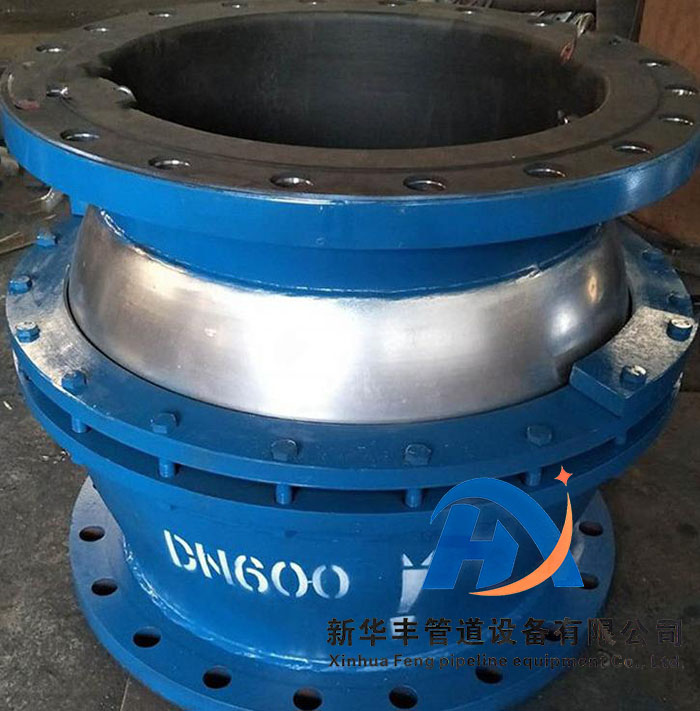

球型補償器連接器是一種新型的補償器設備，基本上是一般球補償器的發展趨勢和改進。它的作用是利用補償球的角速度和旋轉來消化、吸收或補償因熱變形和閉合而引起的熱管。或者是規范在幾個方向上的轉變。

　　球型補償器設計方案安裝方便，布局形式多樣，包括水平安裝、垂直安裝、斜安裝等。補償量大，占用室內空間小，一般間距200-500米一組安裝，所需補償器和支撐架總數較少，工程投資成本低。球可以繞圓心自由旋轉。同時，它可以向各個方向彎曲，進行多個方位補償。自身平衡氣體壓力驅動力或盲板力，支撐架相互作用大小，管道不會有不平衡、水錘現象。安全系數高，密封性能好，并具有耐熱、耐高壓、耐腐蝕、回彈率高、摩擦阻力小、使用壽命長，可達30年以上。整體電焊焊接，球選用高韌性結構，商品抗壓強度進一步提高。球表面選用耐磨高韌性維護涂層技術，提高耐磨性、耐腐蝕性，大大減少球的旋轉摩擦。維修方便，可在一切正常工作條件下完成帶溫、帶壓進行維修。

　球型補償器主要用途:對加熱管道、熱變形進行補償，其補償能力為“冂”補償器的5~10倍。用于火箭炮發射塔、機場排氣管等設備，以補償沖擊膨脹。用于冶金機械(如煉鐵高爐、煉鋼爐、加熱爐、熱處理爐等)在氣化制冷系統中，作為萬向節。在房屋建設使用的各種管道中，避免路基向下運動不均勻造成管道損壞或地震災害造成的事故。

　球型補償器的布置方法:行線管道可以充分利用球型補償器工作能力大的特點。根據管道規格和管道的剛度，支撐架兩側的距離可包括30M~70M，布置一組球補償器，安裝方法可水平布置，也可垂直布置。由于這種形式的彎曲角度翻倍，可以減小圓心之間的距離，充分發揮球型補償器的補償工作能力。在這種形式下，球型補償器應建在兩個支撐架的兩側，靠近兩個支撐架。雙布置適用于建在兩個支撐點兩側的球型補償器，盡量使A段管道長度接近或距離B段管道長度是比較合適的。這種布置方式適用于長距離平行線管道，可選擇平面布置或垂直布置。
