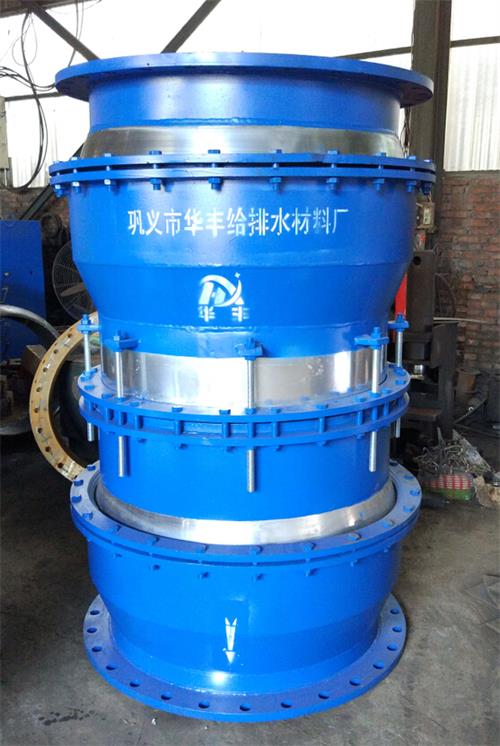

三維球形補償器

三維球形補償器

鞏義市華豐給排水材料廠專業制造各種型號補償器產品的廠家,依據客戶所需,打造令客戶滿意的三維球形補償器,咨詢電話:0371-64033589

三維球形補償器:

  三維球形補償器由兩個球形結構元件和一個套筒結構元件所組成。球形結構元件作徑向撓曲的角向位移,套筒結構元件作軸向的線位移。

  本球形結構元件和套筒結構元件均可以獨立安裝。獨立安裝時,球形結構元件能解決管道彎曲補償,套筒結構元件能解決管道軸向伸縮補償。

  當兩個球形結構元件和一個套筒結構元件組合時,形成能同時吸收三維膨脹量的肘節結構。

  三維球形補償器偏轉角度大、軸向位移大、能有效的吸收鍋爐較大的向下位移量。

  三維球形補償器選擇時,如水平安裝,主要吸收鍋爐向下位移量,即三維球形補償器角向位移量,此時應該選用角向補償量大、軸向的位移量小的三維球形補償器。反之,垂直安裝,主要吸收的也是鍋爐向下位移;即三維球形補償軸向位移量,此時應選用角向補償量小,軸向的位移大的三維球形補償器。

  三維球形補償器的編制規格按公制定為DN200~DN600共9種;編制規格按英制定為:18"、20"、22"、24"、26"、28"、30"、32"共8種;編制規格按長度定為:1200~3000共5種;總規格合記為85種。

三維球形補償器技術參數:

  位移值:角向位移≤4~±12°,軸向位移50mm~300mm

  工作溫度:≤220℃和220℃~450℃兩種。

  設計選型時請盡可能增加補償器的長度,減少角度補償。設計冷拉值一般選擇徑向補償量的2/3。

標號

公稱通徑

DN

管道外徑

DW

D

L

大軸向位移

大徑向位移

質量

a=4°

a=8°

a=12°

mm

kg

D-LD2000-65501

200

219

354

1200

100

53

105.8

158

153.9

D-LD2000-65502

250

273

408

198.5

D-LD2000-65503

300

325

480

266.4

D-LD2000-65504

350

377

532

311.9

D-LD2000-65505

400

426

592

376.6

D-LD2000-65506

450

480

648

438.3

D-LD2000-65507

500

530

708

510.0

D-LD2000-65508

550

580

761

608.1

D-LD2000-65509

600

630

816

660.4

D-LD2000-65510

18”

457.2

623

404.0

D-LD2000-65511

20”

508

686

482.0

D-LD2000-65512

22”

558.8

737

537.9

D-LD2000-65513

24”

609.6

796

639.4

D-LD2000-65514

26”

660.4

840

726.9

D-LD2000-65515

28”

711.2

906

938.1

D-LD2000-65516

30”

762

958

1056.8

D-LD2000-65517

32”

812.8

1040

1127.5
