軸向型補償器對管系及管架設計的要求有哪些？

　　關于軸向型、橫向型和角向型補償器對管系及管架設計的要求

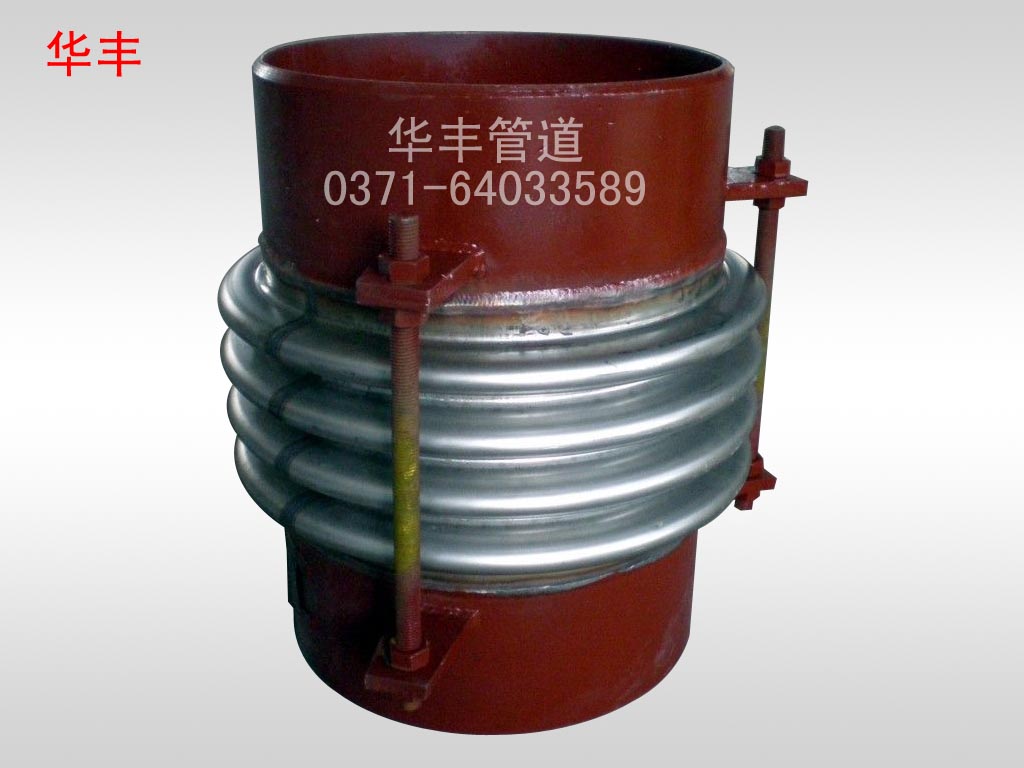

軸向型補償器對管系及管架設計的要求:

　　1、安裝軸向型補償器的管段，在管道的盲端、彎頭、變截面處，裝有截止閥或減壓閥的部們及側支管線進入主管線入口處，都要設置主固定管架。主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。推力計算公式如下：

　　Fp=100*P*A

　　Fp-補償器軸向壓力推（N），

　　A-對應于波紋平均直徑的有效面積（cm2），

　　P-此管段管道*高壓力（MPa）。

軸向彈性力的計算公式如下：

　　Fx=f*Kx*X

　　FX-補償器軸向彈性力（N），

　　KX-補償器軸向剛度（N/mm）；

　　f-系數，當“預變形”（包括預變形量△X=0）時，f=1/2，否則f=1。

　　管道除上述部位外，可設置中間固定管架。中間固定管架可不考慮壓力推力的作用。

　　2、在管段的兩個固定管架之間，僅能設置一個軸向型補償器。

　　3、固定管架和導向管架的分布推薦按下圖配置。

　　補償器一端應靠近固定管架，若過長則要按*導向架的設置要求設置導向架，其它導向架的*大間距可按下計算：

　　LGmax-*大導向間距；

　　E-管道材料彈性模量（N/cm2）；

　　i-tp 管道斷面慣性矩（cm4）；

　　KX-補償器軸向剛度（N/mm），

　　X0-補償額定位移量。

　　當補償器壓縮變形時，符號“+”，拉伸變形時，符合為“-”。當管道壁厚按標準壁厚設計時，LGmax可按有關標準選取。
